Intel Lunar Lake超低功耗处理器现身：居然是台积电3nm！

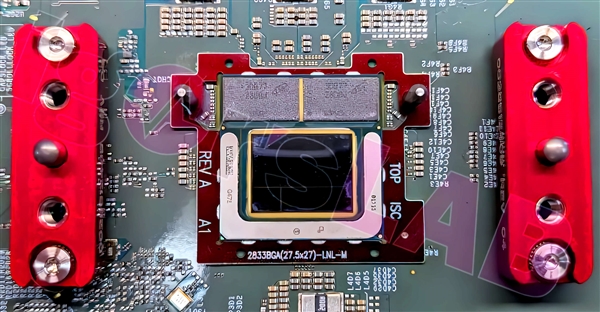

快科技3月28日消息，Intel将在今年晚些时候推出的超低功耗处理器Lunar Lake，现在第一次看到了它的验证测试平台，供调试之用的。

和之前官方展示的裸片一样，可以看到由三颗小芯片组成(其中一个应该是占位和保持形状的)，一侧整合封装了两颗LPDDR5X内存，另外三个方向都有保护和固定用的金属边框。

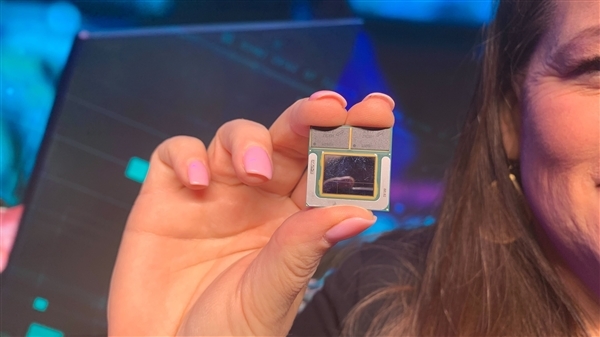

之前展示的样片

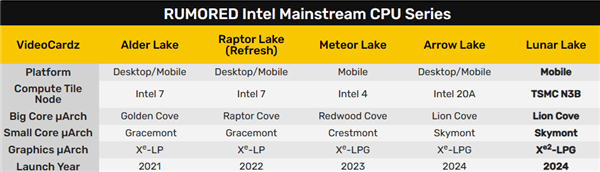

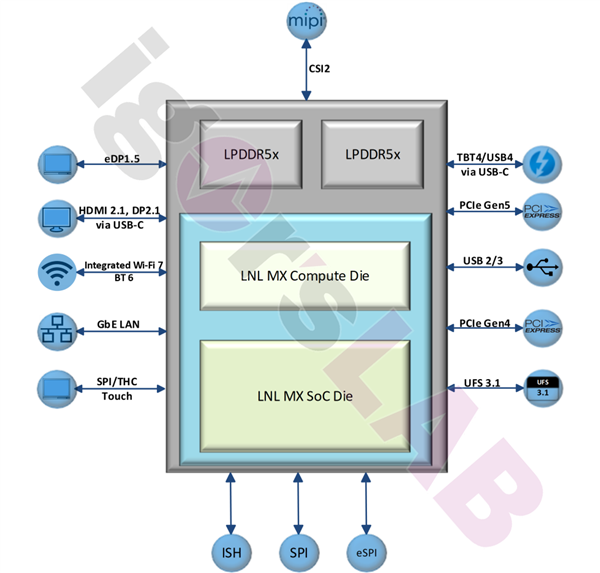

进一步消息确认，Lunar Lake包含MX Compute Die、MMX SoC Die两个分离式模块，其中前者的制造工艺并非Intel 20A，而是采用了台积电N3B，也就是3nm级别。

它包含4个Lion Cove架构的P核心、4个Skymont架构的E核心，都不支持超线程，也就是最多8核心8线程，也没有AVX-512指令集。

相比之下，横跨桌面和笔记本的Arrow Lake也是同样的架构，但采用Intel 20A工艺，规格和性能都高得多。

GPU核显部分，Lunar Lake升级到了第二代Battlemage架构的低功耗版本Xe2-LPG，最多8个Xe核心，但每个核心的流处理器或者说执行单元数量比第一代翻番，总计最多1024个。

根据内部测试，它的性能相比Meteor Lake最多可以再翻一倍，后者已经翻倍了。

Lunar Lake将在今年晚些时候发布，主打超低功耗领域，提供8W、30W两个级别。
